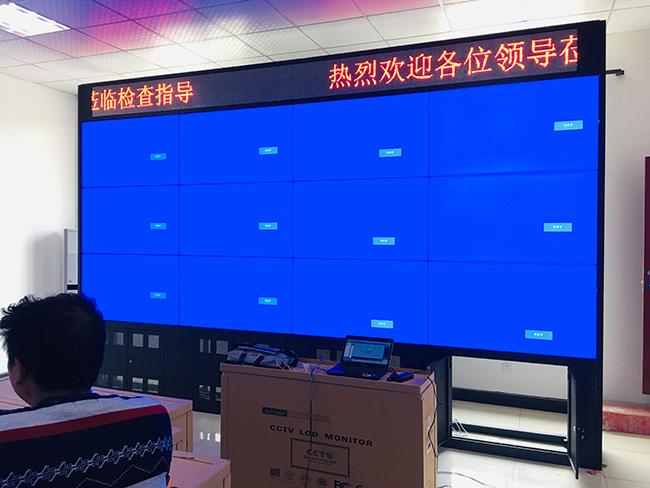

隨著近年來安全城市的建設,55寸液晶拼接屏作為安防行業中最好的終端顯示設備,發展速度非常快。隨著55寸液晶拼接屏企業的不斷研發和創新,液晶拼接屏在技術和產品性能上都取得了巨大突破,并不斷被推向新技術。液晶拼接屏幕的應用領域也不斷擴大。目前,液晶拼接屏已經普及到金融、娛樂、安防、廣播電視、交通等各個行業。雖然液晶拼接屏在我們周圍隨處可見,但液晶拼接作為一種精密的電子產品,對安裝環境有著嚴格的要求。
液晶拼接系統的電源對交流電源的質量要求非常嚴格。其交流電壓和頻率、功率波形正弦、三相電源對稱性、電源連續性、可靠性、穩定性和抗干擾性等各項指標都要求保持在允許的偏差范圍內。機房的供配電應符合GB/T2778-2000《電子計算機場地通用規范》的規定。通常,供電和配電系統具有50Hz的電源頻率、220伏的電壓和單相三線系統。
正常情況下,建議在大屏幕拼接系統的配電設備前端增加適量的交流不間斷電源系統不間斷電源。當無法提供不間斷電源時,應為拼接系統提供22 V和50 Hz的穩定電源,其功率應為設備功率的1.5倍。
機房配電柜應采用自動空氣開關,并與消防系統相連。當機房發生嚴重事故或火災時,管理人員可以立即切斷所有電源。供電進線應符合《建筑防雷設計規范》的要求,并采取過電壓保護措施。
同時,接地系統的接地電阻不應大于2ω。應采取等電位措施,通過銅排網絡將多個設備接地系統連接到同一個接地干線,并且在連接施工中應盡可能降低中性線到接地線的電位。
整個液晶拼接系統的供電負荷為(以55英寸4X5為例)6400瓦(按每個顯示單元310瓦和其他外圍設備200瓦計算),考慮啟動時的瞬時高壓(按額定功率的1.5倍計算)。液晶拼接系統的電源負載約為10KW。如果采用不間斷電源,建議使用10KVA以上。
此外,機架根據設備的功耗設置相應的10A電源插座,每個插座最多只能供電或使用四個液晶拼接的集電器。
