46寸,55寸液晶拼接屏常見故障分析與解決方法

查看次數:次  發布時期:2019-07-19  【返回】

46寸,55寸液晶拼接屏在使用過程中常見的問題有:不工作,點不亮屏;串口不受控;有干擾;顏色不良;信號顯示不滿屏;不對接。這些現象大部分為操作使用不當或準備不完善所致,現就其常見故障分析如下:


一、不工作,點不亮屏:


1、電源不通電:在沒有通電的情況下機器不會工作,此現象由電源指示燈(綠燈為正常工作,紅燈為關機狀態)可以看出,檢查所有線路,在保證接線正確、接觸良好的情況下打開電源看指示燈是否亮啟;


2、高壓線沒接好:此時電源指示燈亮,風扇轉動但液晶拼接屏屏幕的背光源不亮而顯示黑屏。這種情況下要從液晶拼接屏電源到屏之間檢查,確保高壓線每一根線線序沒有錯,兩頭都沒有插反,沒有錯位,兩頭的連接處沒有彎針、少針現象切接觸良好


3、液晶拼接屏線沒有接好:此時打開電源啟動后顯示的是白屏。此現象常有屏線漏插、插反、錯位、彎針、少針所致,或是屏的邏輯板不良,所以安裝調試之前要確保屏線的型號規格安裝正確以免燒壞液晶拼接屏。


4、電壓不夠:常規的處理器插屏線1—5腳供電部分電壓沒有12V,高壓線電壓不足24V都會點不亮屏。屏線電源端電壓不足12V(假設是3.3V或是5V),此時可檢查拼接板子上的JP1、JP2處短路帽是否套在12V上(可根據實際需要來選擇屏線處所需要的供電電壓),從電源到24V輸出接線是否正確。


5、短路(該現象較嚴重): 拼接盒從測板到成品出貨經過反復測試,該現象基本不存在,但屏本身的短路用戶很容易忽略,在沒有檢查就通電的瞬間短路就可能把屏燒壞或拼接盒燒壞,此時有 可能出現黑屏(高壓線短路或拼接盒燒壞所致)和白屏(屏線短路所致)。建議廣大用戶在安裝完畢認真檢查無誤之后,通電之前用萬用表量一下屏線和高壓線電壓 部分是否對地短路,以免引起不必要的麻煩、經濟上的損失和人員上的浪費。


6、拼接屏或者拼接盒本身不良(該現象存在幾率甚微但也不能完全排除),由于運輸或是撞擊而產生的不良風險是潛存的

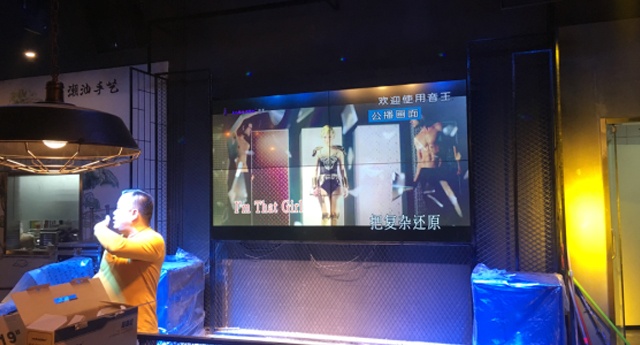

46寸液晶拼接屏


二、串口不受控(可控制一下拼接盒是否能夠開關機):


1, 撥碼開關數值不正確:此時要檢查撥碼開關是否行列對應、是否重碼,開關是否有拔到位,地址碼是否超出控制軟件的控制范圍,確保撥碼正確無誤,此時可通過遙控器接上遙控頭點擊ID,液晶拼接屏屏幕上顯示的地址才是該處理器的實際地址。


2, 線材不良:可更換一條串口線控制一臺好機來確認(此時控制軟件與所控機盒撥碼地址一定要對應),單項來排查線材不良或是控制端口選擇不對應,或是線材線序錯誤或斷路。


3, 串口環出中斷或接線不良會造成中間一臺或幾臺機不受控,確保撥碼正確后可由受控的好機環出一條好的串口線分別控制一下不受控的機盒,從而檢查出是線材的問題還是機盒的問題。


4, 控制軟件不良或電腦本身的輸出端口壞:用一條好的串口線材和一臺好機撥碼正確無誤而不受控,此時可檢查一下控制軟件---連接---串口設置---端口的使用是否正確。插拔一下串口輸出接頭看電腦中的串口顯示是否變化(鼠標右擊我的電腦—屬性—硬件—設備管理器—端口--展開),變化的端口和控制軟件使用的端口要對應,確定不良原因后作出相應的對策。機盒本身串口壞,電腦本身靜電很強,建議使用時電源端接好地線予以消除,否則長期使用會燒壞串口IC(因所有的信號切換和機盒的控制都是通過串口完成)。


5, 實際工程運用中常遇到接上VGA信號后,或是插上VGA分配器或是VGA矩陣機而導致控制失效,此時可將VGA線材從處理器端口拔出,在確保控制軟件配置正確,對應的地址碼一致的情況下看一下控制效果。該情況下通常由于VGA分配器或是矩陣機的模擬信號(1-R、2-G、3-B、13-H、14-V)之外的引腳(我司處理器常使用12腳和15腳作為升級軟件的端口)部分升級端口對地短路而引起控制失效,如果是由于VGA信號線的原因而引起的控制不良,此時可將VGA信號線的12腳、15腳拔掉或是剪斷來檢驗一下控制效果,通常情況下去掉12腳控制就恢復正常。


三、顏色不良


1, 同一個工程液晶拼接屏的質量不過關或不是同一客戶同一批次的產品都可能引起色彩的微小偏差:此時在同一背光亮度的前提下可用控制軟件 VG A/RGBHV/DVI---相位自動調整---色彩自動調整(調整后色差基本正常)---系統---系統保存,此后再切換信號就是保存時的效果。如果調整后仍有個別存在偏差可通過軟件或者遙控選定一個為標準選定相應的屏進行VGA/RGBHV/DVI---ADC通過三基色匹配調整。(可以試用在灰階的畫面下去色彩自動調整。多調整可以顏色跳到大致相同。小差異可以通過通過三基色匹配調整)也可以通過交換信號線去檢驗排查出不良問題點所在。


2, 程序不對:此時屏的圖像出現幾條色帶循環(自檢)或是黑屏或是鬼影,拼接盒的程序大小與所點屏不匹配,此時可以更換程序或者選擇相對應的屏來使用。


3, 液晶拼接屏屏線沒插好或接觸不良或是信號線不完整:此時晃動屏線畫面會出現抖動,根據畫面的反應從而作出相應的對策。


4, 屏線與屏不匹配:此時可能出現花屏或者是點不亮屏,更換相應規格的屏線即可,建議通電之前進一步確認所使用屏的規格和所配備的屏線在完全正確的情況下再通電,以免引起液晶屏的邏輯板燒壞。


5, 液晶拼接屏或者機盒本身不良:對換一個好的相同型號的屏或者機盒可判定所用屏或者機盒是否良好。


6, 信號線不良、信號線線阻較大或是誤差較大、信號分配器或是矩陣機的信號端誤差較大,由于信號設備I/O原理其上下信號I/O端口連接線路誤差可引起分配器的上下端口之間出現亮暗不同的誤差,工程使用上會引起不同的液晶屏亮暗差異。


四、有干擾


1, 機盒或或者信號輸出源沒有接地線會出現干擾:此時機盒或電腦與地之間有一定的靜電電壓,用萬用表即可量出靜電電壓值的大小,該情況下接上地線即可消除。


2, 液晶拼接屏屏線沒有接地會出現干擾:此時檢查所有屏線的接地端并把它固定在機盒外殼上即可消除。


3, 信號接觸點接觸不良會出現干擾:手動信號接入點,液晶拼接屏上出現明顯的抖動現象用手壓緊就會消失,此時干擾說明是由接觸不良所致。


4, 信號線過長會出現干擾:信號線過長信號會出現衰減,(拖尾)此時會產生干擾,該情況下接一個信號放大器就可以消除。(建議買信號線時要帶磁環的質量好的信號線。


5, 拼接盒或線材不良會出現干擾:用好的機盒或線材更換后干擾消除,此時要更換機盒或者線材。


6, 背光亮度不夠會出現干擾:此時可以通過把背光亮度調高去減少或消除干擾。


五.信號顯示不滿屏


如果是整個拼接畫面顯示不滿屏可以通過自動調整調回。調不回滿屏的情況下可以檢查:


1,電腦輸出的分辨率是否正確。把分辨率調到1024*768. 60HZ輸出??词欠駶M屏。


2, 把電腦的信號線直接通到處理器。如果顯示顯示滿屏那就說明是信號線所經過的路線所產生的結果


六.畫面不對接


1,自動調節不起作用,可以交換分配器的信號線看畫面是否有變化;


2,更改分辨率:有些液晶拼接屏由于尺寸規格不同,其所需要的分辨率也會存在差異,在某一個分辨率下出現畫面錯位,可考慮更改通用的分辨率來檢驗效果。
